O形圈设计原理与执行标准

来源:上海茸工阀门制造有限公司 www.ronggongyeya.com   时间:2016-10-15

O形圈设计原理与执行标准

O形橡胶密封圈是一种断面形状为圆形的密封元件,它广泛用于多种机械设备中,在一定温度、压力及不同的液体或气体介质中起到密封作用,与其它密封圈相比,具有如下的优越性能:

①、密封部位结构简单,安装部位紧凑,而且重量较轻。

②、有自密封作用,往往只用一个密封件便能完成密封效果。

③、密封性能好,用作固定密封时几乎没有泄漏,用作运动密封时,只在速度较高时才有些泄漏。

④、运动摩擦阻力很小,对于压力交变的场合也能适应。

⑤、尺寸和沟槽已标准化,成本低,产品易得,便于使用和外购。

O形橡胶密封圈的结构设计原理:

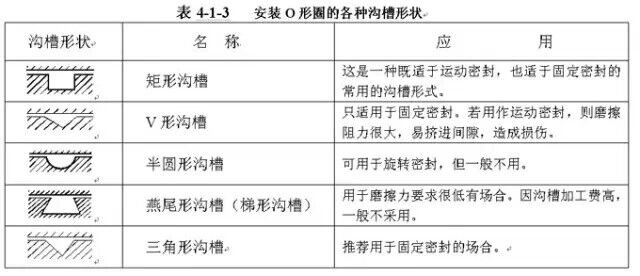

因为O形橡胶密封圈是安装在各种沟槽中使用,现将安装沟槽情况列于表4-1-3

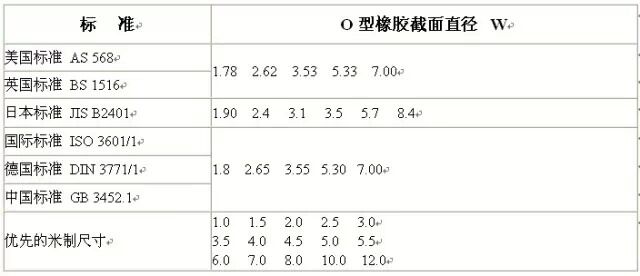

O型圈执行标准:

与其它密封圈相比,也存在下列三个问题:

①、起动时的摩擦阻力大。

②、用作气动装置的密封时,必须加润滑油,防止磨损。

③、对偶合配件,如运动面、沟槽、间隙等的加工尺寸及精度要求很严。
