O形圈设计知识大全

来源:上海茸工阀门制造有限公司 www.ronggongyeya.com   时间:2016-10-15

O型圈的硬度与沟槽最大间隙及工作压力关系

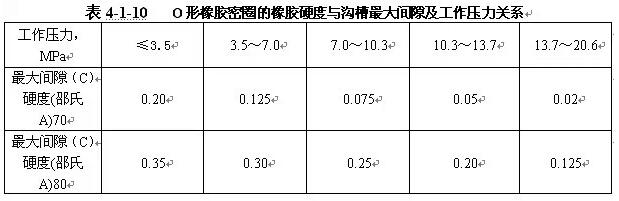

密封间隙的大小与压力等级、橡胶硬度及O形橡胶密封圈断面的直径相关情况,见下表:

O型圈的硬度与沟槽最大间隙及工作压力关系

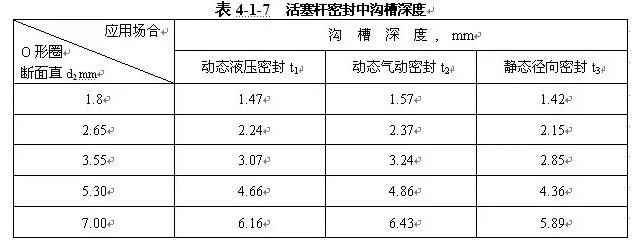

活塞杆密封中沟槽深度

活塞杆密封中沟槽深度

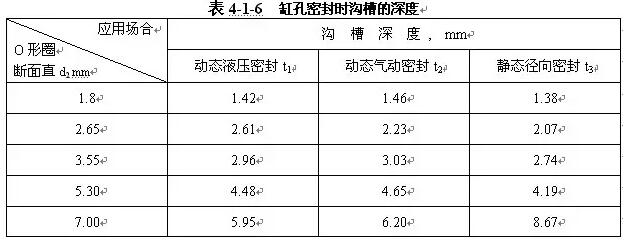

缸孔密封时沟槽的深度

缸孔密封时沟槽的深度

径向密封沟槽的深度

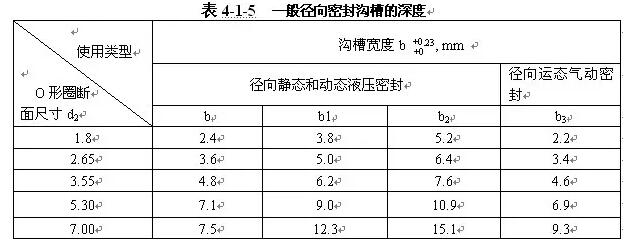

一般径向密封沟槽宽度; 见表4-1-5

径向密封沟槽的深度

不同截面O形橡胶密封圈轴向沟槽宽度和深度

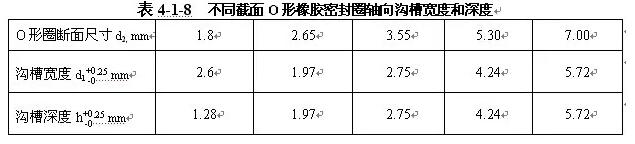

轴向密封沟槽宽度和深度;轴向密封沟槽宽度和深度见表4-1-8

不同截面O形橡胶密封圈轴向沟槽宽度和深度

O型圈橡胶材料的硬度与工作压力的关系

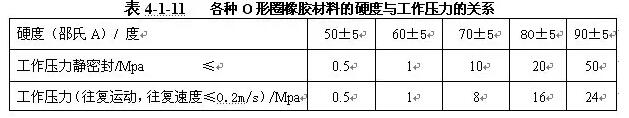

在橡胶材料标准中,以硬度和压缩永久变形两项性能最为主重。选择压缩变形较小的橡胶材料对密封性能是有利的,而硬度对于O形橡胶密封圈耐压和抗挤又是至关重要的。根据国内标准和实践经验,橡胶在规定温度下的压缩永久变形最大不超过50%。而橡胶的硬度与密封工作压力密切相关,压力越高,硬度也是越高;参见表4-1-11

O型圈橡胶材料的硬度与工作压力的关系

注:旋转运动工作压力一般不超过0.4 Mpa,硬度选择在(70±5);超出0.4 Mpa则按特殊密封装置设计。

沟槽的光洁度要求

沟槽的光洁度、沟槽接触表面的粗糙度对密封效果和耐久性有很大影响。

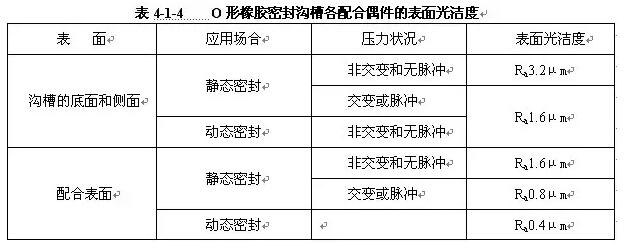

密封沟槽的各配合偶件表面光洁度

沟槽的光洁度要求

沟槽与压缩量

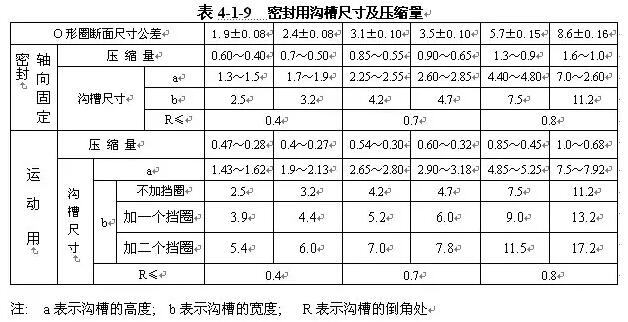

固定密封用O形橡胶密封圈的压缩率,一般情况下选用1525%(此数据经验数据),运动密封如往复运动情况下压缩率选用1012%,旋转运动下一般取35%的压缩率,常用O形橡胶密封圈压缩量与沟槽尺寸见表4-1-9

沟槽与压缩量
