YJZQ外螺纹高压球阀
产品名称
YJZQ外螺纹高压球阀
产品品牌
茸工
产品型号
YJZQ
产品口径
DN10-50
产品压力
31.5MPA
产品材质
45#
产品应用
液压系统
联系人
陈经理
联系手机
18017746810
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

YJZQ外螺纹高压球阀 技术参数:

公称压力/NominalPressure:315bar
适用介质/ApplicableMedium:液压油 HydraulicOil

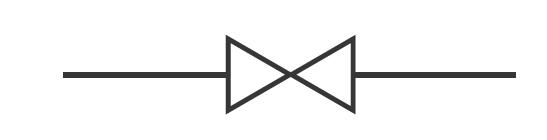

YJZQ外螺纹高压球阀 图形符号:

YJZQ外螺纹高压球阀图形符号

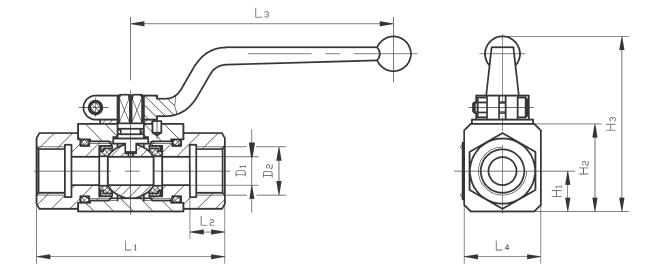

YJZQ外螺纹高压球阀 外形尺寸:

YJZQ外螺纹高压球阀外形尺寸

型号 D1 D2 D3 L1 L2 L3 L4 L5 H1 H2 H3
YJZQ-J10W Ф10 Ф20 M27×1.5 94 16 2 105 32 16 36 76
YJZQ-J15W Ф15 Ф22 M30×1.5 102 16 2 147 38 19 45 80
YJZQ-J20W Ф20 Ф28 M36×2 124 18 2.5 185 48 25 55 101
YJZQ-J25W Ф25 Ф35 M42×2 136 20 2.5 185 57 28.5 64 111
YJZQ-J32W Ф32 Ф40 M52×2 150 20 2.5 240 75 37.5 84 134
YJZQ-J40W Ф40 Ф50 M64×2 180 24 2.5 240 85 42.5 95 165
YJZQ-J50W Ф50 Ф60 M72×2 210 26 2.5 240 104 52 112.5 180
