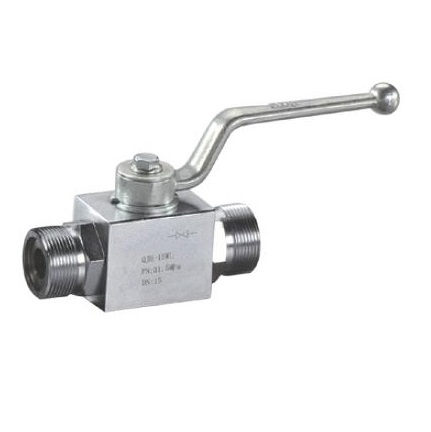

QJH高压球芯外螺纹截止阀
产品名称
QJH高压球芯外螺纹截止阀
产品品牌
茸工
产品型号
QJH
产品口径
DN6-40
产品压力
31.5MPA
产品材质
45#
产品应用
液压系统
联系人
陈经理
联系手机
18017746810
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

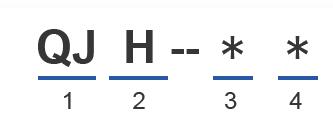

QJH高压球芯外螺纹截止阀 技术参数:


1、系列代号:QJ-球芯截止阀
2、压力等级:H-315bar
3、公称通径:6、10、15、20、25、32、40、50mm
4、连接形式:B-板式、F-法兰式、NL-内螺纹连接、 WL-外螺纹连接
Series Code:QJ-Globe Stop Valve
Pressure Grade:H-315bar
Nominal Diameter:6,10,15,20,25,32,40,50mm
Connection Type:B-Manifold mounting,F-Flange type, NL-Female
thread join ,WL-Male thread join

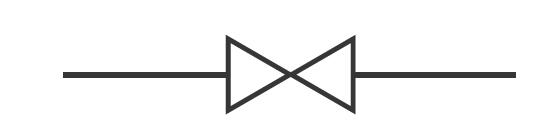

QJH高压球芯外螺纹截止阀 图形符号:

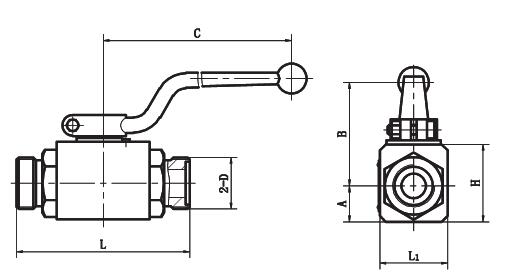

QJH高压球芯外螺纹截止阀 外形尺寸:


型号 A B C L H×a 2-D
QJH-06WL 13.5 27 105 71 33×26 M16×1.5
QJH-10WL 16 40 105 86 36×32 M22×1.5
QJH-1WNL 19 45 147 96 45×38 M30×1.5
QJH-20WL 25 46 185 112 55×48 M36×2
QJH-25WL 28.5 59 185 122 64×57 M42×2
QJH-32WL 37.5 74 240 145 84×75 M52×2
QJH-40WL 42.5 88 240 163 95×85 M60×2
