QJH高压球芯法兰截止阀
产品名称
QJH高压球芯法兰截止阀
产品品牌
茸工
产品型号
QJH
产品口径
DN10-40
产品压力
31.5MPA
产品材质
45#
产品应用
液压系统
联系人
陈经理
联系手机
18017746810
公司名称
上海茸工液压设备制造有限公司
开户银行
中国农业银行股份有限公司上海惠南支行
开户账号
03895800040081800
售后承诺
质保一年,质量三包:包修、包换、包退。

QJH高压球芯法兰截止阀 技术参数:

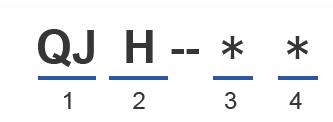

QJH高压球芯法兰截止阀型号说明

1、系列代号:QJ-球芯截止阀
2、压力等级:H-315bar
3、公称通径:6、10、15、20、25、32、40、50mm
4、连接形式:B-板式、F-法兰式、NL-内螺纹连接、 WL-法兰连接
Series Code:QJ-Globe Stop Valve
Pressure Grade:H-315bar
Nominal Diameter:6,10,15,20,25,32,40,50mm
Connection Type:B-Manifold mounting,F-Flange type, NL-Female
thread join ,WL-Male thread join

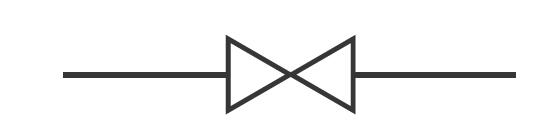

QJH高压球芯法兰截止阀 图形符号:

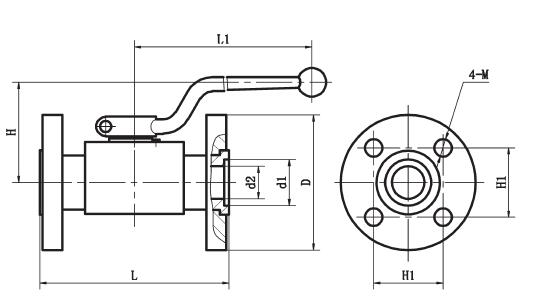

QJH高压球芯法兰截止阀 外形尺寸:


型号 L L1 H H1 D d1 d2 M
QJH-10F 103 105 44 36 Ф68 Ф22 Ф10 M10
QJH-15F 113 147 46 40 Ф75 Ф24 Ф15 M10
QJH-20F 117 185 48 42 Ф78 Ф30 Ф20 M10
QJH-25F 133 185 56 56 Ф100 Ф35 Ф23 M12
QJH-32F 145 240 63 62 Ф110 Ф45 Ф32 M12
QJH-40F 175 240 74 73 Ф130 Ф50 Ф38 M16
